液压油箱怎么算、怎么设计？容量计算到结构选型？

油箱容积和系统流量直接相关，最实用的公式就一个：V = n × Q。V 是油箱容积（L），Q 是泵的更大供油量（L/min），n 是倍数。

· 间歇操作：n 取 3（用矿物油）；如果用的是防火型液压油，n 取 5。

· 连续操作：在上面基础上再放大 2~3 倍。

· 举个例子：泵每分钟最多供 50L，间歇工况油箱取 150L；连续工况就要 200~300L。

外形也有讲究：容积小于 1000L，外形和基础尺寸可参照 DIN 24339；大于 1000L，长宽高比取 1:1:1 到 3:2:1 之间，必要时加补强板增加刚性。

03 结构设计 4 要点

· 本体：钢板厚 3~4mm；容积超过 320L 时取 4~6mm；侧壁装油位计。

· 箱顶（盖）：厚度为本体壁厚的 3~4 倍；安装泵组时顶板要取侧板的 4 倍；做成凹状，避免上方组件泄漏污染。

· 箱底：倾斜焊接，坡度 1/25~1/20，更低处设放油塞；油箱离地至少 150mm。

· 隔板：分隔吸油区和回油区，高度取更低液位的 1/2 到更高液位的 3/4。

04 管路与附件布置

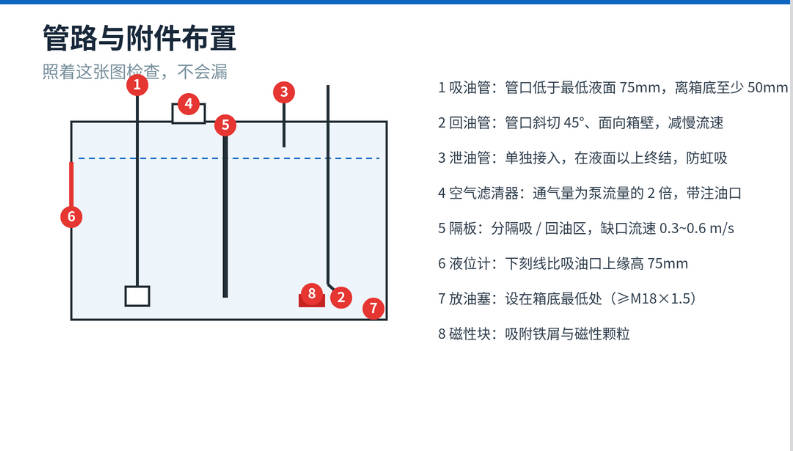

这张剖面图，几乎涵盖了油箱的所有关键细节，照着检查一遍，基本不会漏。

· 吸油管：管口低于更低液面 75mm、离箱底至少 50mm；末端可装 100μm 网式粗滤，保护液压泵。

· 回油管：管口斜切 45° 并面向箱壁，增大开口面积、减慢流速，避免冲击箱底沉积物。

· 泄油管：单独接入油箱，并在液面以上终结，防止背压和虹吸。

· 空气滤清器：通气量至少为液压泵额定流量的 2 倍；通常带注油口，注油滤网眼小于 250μm。

· 液位计：下刻线比吸油口上缘高 75mm，防止吸入空气。

还有两样别忘：箱底更低处的放油塞（≥M18×1.5），以及吸附铁屑的磁性块。

05 材料、表面处理与过滤器

· 材料：常用 Q235A 钢板，吊耳用 35 钢；条件允许，不锈钢最理想。

· 清理：焊接后彻底清除泥土、切屑、毛刺、氧化皮；严重锈蚀喷丸处理。

· 涂装：用石油基液压油的油箱，涂 40μm 以上环氧底漆；用乳化液或水乙二醇的油箱不涂漆，改涂防锈油。

· 过滤器：吸油管前装粗过滤器保护泵，回油管装精过滤器保护元件；滤芯要有足够通流能力，清洗更换要方便。

06 设计避坑清单

· 别只算容积、忘了散热：连续工况一定把倍数放大。

· 吸油管和回油管别贴太近，必须用隔板分开。

· 管口别贴箱底、箱壁太近（不小于 3 倍管径）。

· 泄油管别插到液面以下，防止背压和虹吸。

· 箱底要做坡度、设放油塞；油箱离地至少 150mm。

· 隔板别省，尤其容积超过 100L 的油箱。

· 空气滤清器、液位计、磁性块，一个都别漏。

07 总结

油箱设计的核心，就三件事：算准容积、做好散热、排得出杂质和空气。

还有一句要记住：按新的污染控制理念，油箱不该是「藏污纳垢」的地方，而应向外提供清洁度达标的油液——所以设计、制造、维护，都要围着「清洁」两个字转。
